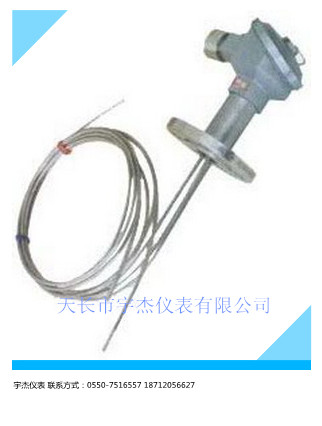

鎧裝熱電偶的結構原理是，是由導體、高絕緣氧化鎂、外套 1Cr18Ni9Ti不銹鋼保護管，經多次一體拉制而成。鎧裝熱電偶產品主要由接線盒、接線端子和鎧裝熱電阻組成基本結構，并配以各種安裝固定裝置組成。分絕緣式和接殼式兩種。
基本技術指標
類別
（代號） 分度號 套管外徑（ d） 常用溫度（℃） ***高使用溫度（℃） 允許偏差△ t
測溫范圍（℃） 允差值
鎳鉻—康銅
WREK E ≥φ 3 600 700 0～700 ± 2.5℃或
± 0.75%t
鎳鉻—鎳硅
WRNK K ≥φ 3 800 950 0～900 ± 2.5℃或
± 0.75%t
銅—康銅
WRCK T ≥φ 3 350 400 <-200 未作規定
-40～350 ± 1℃或
± 0.75%t

注 :1、t為被測溫度的******值
2、T型分度號產品需與廠方協商訂貨
熱響應時間
在溫度出現階躍變化時，熱電偶的輸出變化至相當于該階躍變化的50%所得的時間稱為熱響應時間，用τ0.5表示。
絕緣電阻
當周圍空氣溫度為 20±1.5℃，相對濕度不大于80%時，絕緣型鎧裝熱電偶的偶絲與外套管之間的絕緣電阻值應符合下表的規定。
偶絲直徑（ mm） 試驗電壓（ V-DC） 絕緣電阻（ MΩ.m ）
1.5 50±10% ≥ 1000
>1.5 500±10% ≥ 1000
可撓度
可撓曲率半徑不小于其外徑的5倍。
熱響應時間
熱響應時間
τ 0.5秒
套管直徑
（ mm） 接殼式 絕緣式
3.0 0.6 1.2
4.0 0.8 2.5
5.0 1.2 4.0
6.0 2.0 6.0
8.0 4.0 8.0
外徑和名義長度標準規格
外徑 d（mm）
φ 8 φ 6 φ 5 φ 4 φ 3
50 50 50 50 50
75 75 75 75 75
100 100 100 100 100
150 150 150 150 150
200 200 200 200 200
250 250 250 250 250
300 300 300 300 300
400 400 400 400 400
500 500 500 500 500
750 750 750 750 750
1000 1000 1000 1000 1000
1250 1250 1250 1250
1500 1500 1500 1500
2000 2000 2000 2000
2500 2500 2500
3000 3000 3000
4000 4000 4000
5000 5000
7500 7500
10000 10000
15000
注：1、￠3絕緣式鎧裝熱電偶名義總長L，不得大于10000mm。
2、外徑d≤￠5mm，并有防濺式或防水接線盒的產品，用戶在安裝時請注意，熱電偶露出設備部份須***加裝支架等輔助支承，增加剛度，確保堅固，防止接線盒來回搖振，損壞熱電偶。
結構
材料的結構形式
工作端（熱端）結構形式
安裝固定形式
固定裝置是供用戶安裝用。除了無固定裝置產品外，固定裝置有：固定卡套式、可動卡套式、固定法蘭、可動法蘭四種結構形式。固定卡套式供用戶一欠性固定
